Strujni merni transformatori
Strujni merni transformatori koriste se za precizno merenje i zaštitu u niskonaponskim i srednjenaponskim elektroenergetskim instalacijama. Namenjeni su ugradnji u sisteme gde je neophodno trajno merenje struje bez prekida u napajanju. Njihova zatvorena konstrukcija omogućava visoku mehaničku stabilnost i dug radni vek, a dostupni su u različitim klasama tačnosti u skladu sa IEC standardima. Kompatibilni su sa širokim spektrom uređaja za merenje, zaštitu i nadzor električne mreže.
CIRCUTOR SA proizvodi merne transformatore duže od 50 godina i globalni je tehnološki predvodnik u ovoj oblasti. Pored standardnih prolaznih tipova (5A, 1A), ovde predstavljamo i nove tipove strujnih mernih transformatora koje karakterišu visoka klasa tačnosti, mala potrošnja i male dimenzije. Serija MC su strujni merni transformatori sa izlazom od 250 mA. Serija SVC su strujni merni transformatori sa izlazom od 333mV. Priključuju se na mrežne analizatore koji imaju adekvatne strujne ulaze. Ova kombinacija predstavlja budućnost elektroenergetskih merenja i sve veći broj proizvođača prelazi na ovaj standard, u svemu prema odredbama IEC 60044-1.
Circutor je vodeći evropski proizvođač opreme za upravljanje i nadzor električne energije, sa sedištem u Španiji i više od 45 godina iskustva u industriji elektroinženjeringa. Kompanija razvija napredna rešenja za efikasno upravljanje električnom energijom, uključujući merenje, zaštitu, kvalitet električne energije, kompenzaciju jalove energije, obnovljive izvore i pametne sisteme punjenja električnih vozila.
Proizvodi
Efikasni strujni merni transformatori - tip MC .../250mA
Kompaktni strujni merni transformatori namenjeni ugradnji iznad ili ispod kućišta prekidača/osigurača. Zahvaljujući sekundarnoj struji od samo 250mA, MC transformatori su lagani, malih dimenzija i visoke klase tačnosti. Za razliku od klasičnih mernih transformatora, x/5A, ovi transformatori se značajno lakše i brže montiraju. Serija MC3 čak ima integrisana sva tri transformatora u jednom kućištu, što smanjuje vreme i troškove montaže trofaznih izvoda na apsolutni minimum. Seriju MC1 karakteriše mogućnost promene struje primara na licu mesta (50/100/150, 150/200/250, 250/400/500, 1000/1500/2000A), čime se značajno redukuje lager mernih transformatora, vreme čekanja na isporuku, a time i troškovi poslovanja. Na raspolaganju su i rasklopni strujni transformatori MC tipa u jednofaznoj (50-300A) i trofaznoj varijanti (125A).

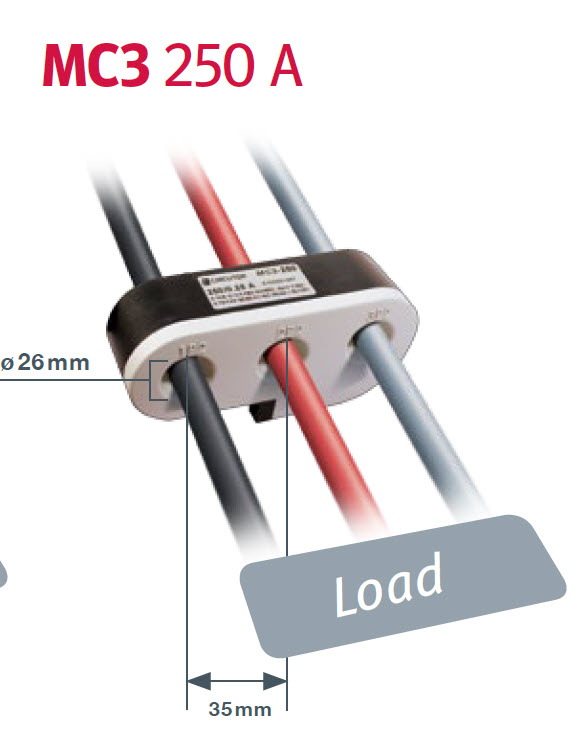

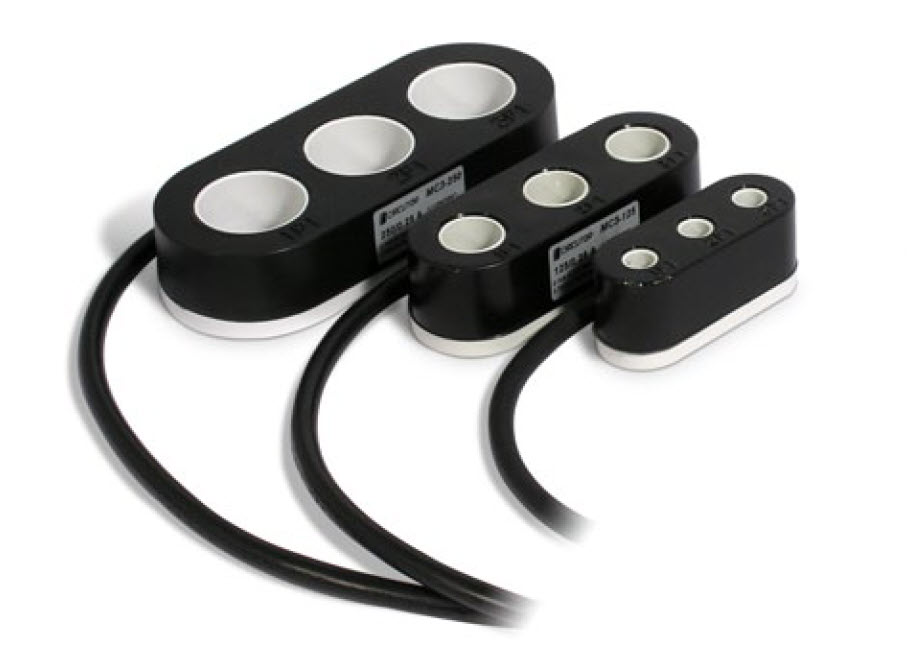

MC3 transformatori se isporučuju u tri veličine: 63A, 125A i 250A. Mogu se koristiti uz sve analizatore sa ulazom 250mA, kao što je Circutor CVM-MC serija.
Strujni merni transformatori uskog profila - TD serija .../5A (1A)
Transformatori serije TD pokrivaju najveći broj primena i najširi opseg mernih struja – sve do 5000 A. Uzak profil čini ove transformatore jednostavnim i brzim za ugradnju, čime se snižavaju troškovi montaže i veličina ormana. Kontaktirajte nas za tehničke detalje.
Strujni merni transformatori viskoke klase tačnosti - TDH serija
Transformatori serije TDH imaju prošireni opseg struja u kojem je zadovoljen prag merne nesigurnosti. Stoga ovi transformatori zadovoljavaju klase tačnosti 0.2S i 0.5S.

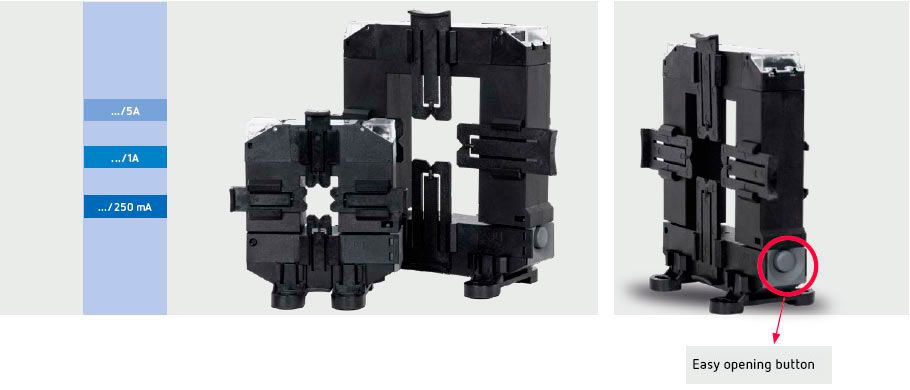

Rasklopni strujni merni tranformatori 50-5000A/5(1)A
Circutor u svojoj ponudi ima najširi opseg rasklopnih strujnih mernih transformatora i do 5000 A. Jaram mernog jezgra se lako otvara, pritiskom na dugme, čime je ugradnja maksimalno ubrzana i pojednostavljena. Otvor primara je prilagođen ugradnji na sabirnicu ili kabl, tj. oblika pravougaonika ili kruga. Klasa tačnosti 0,5.

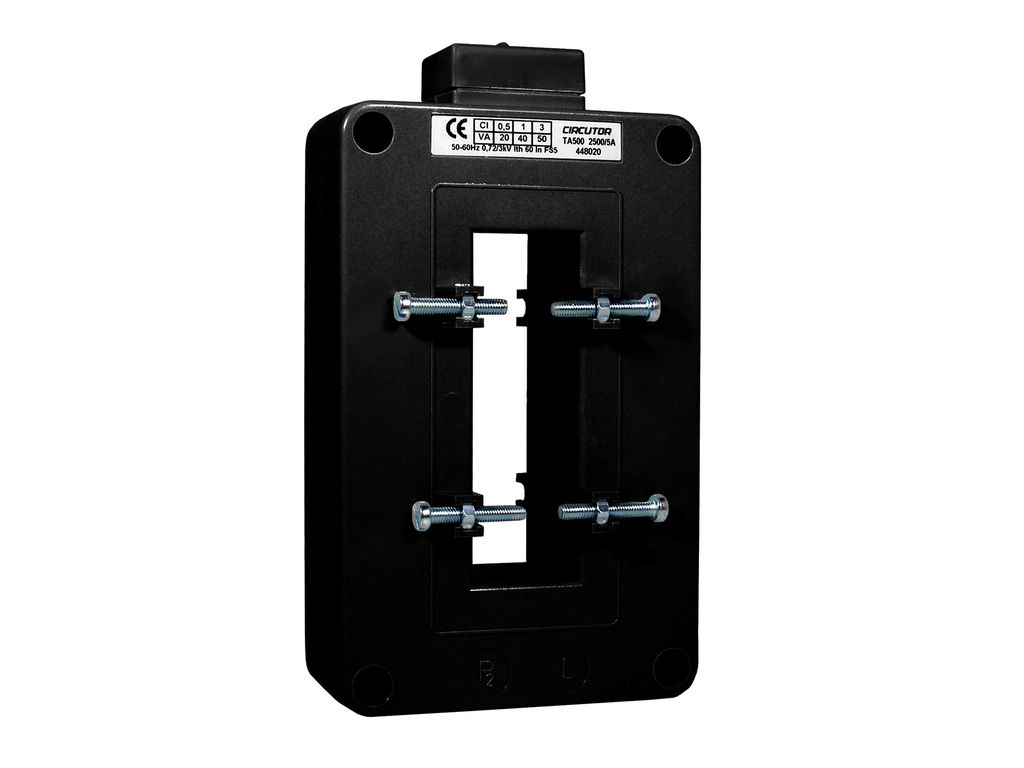

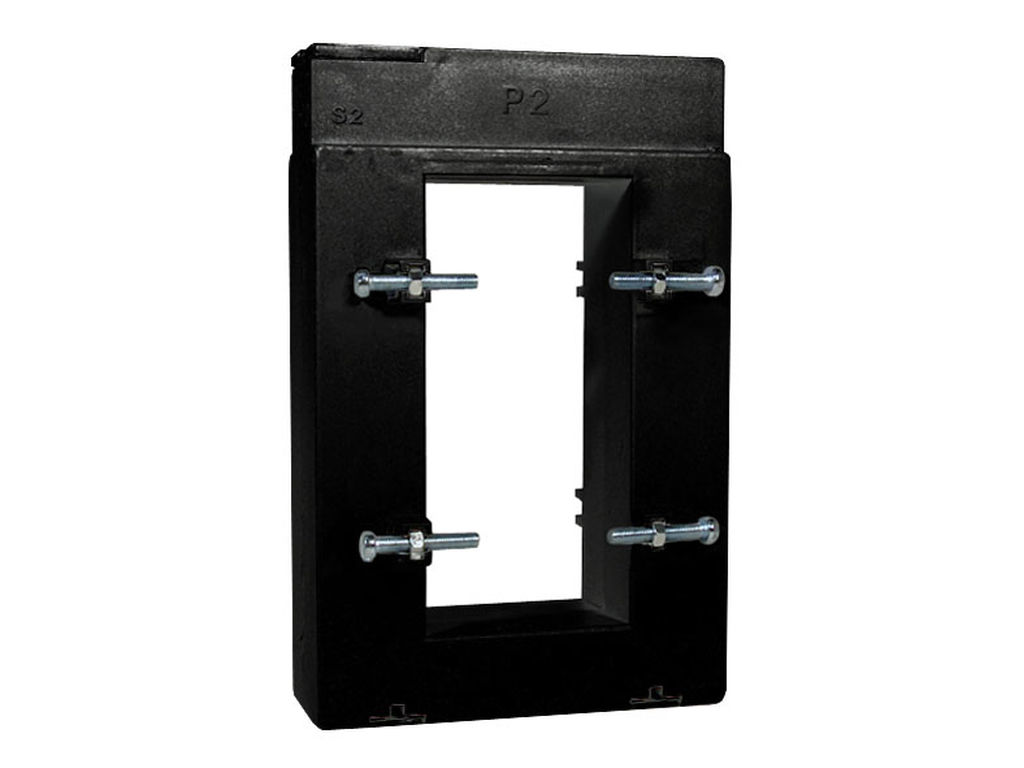

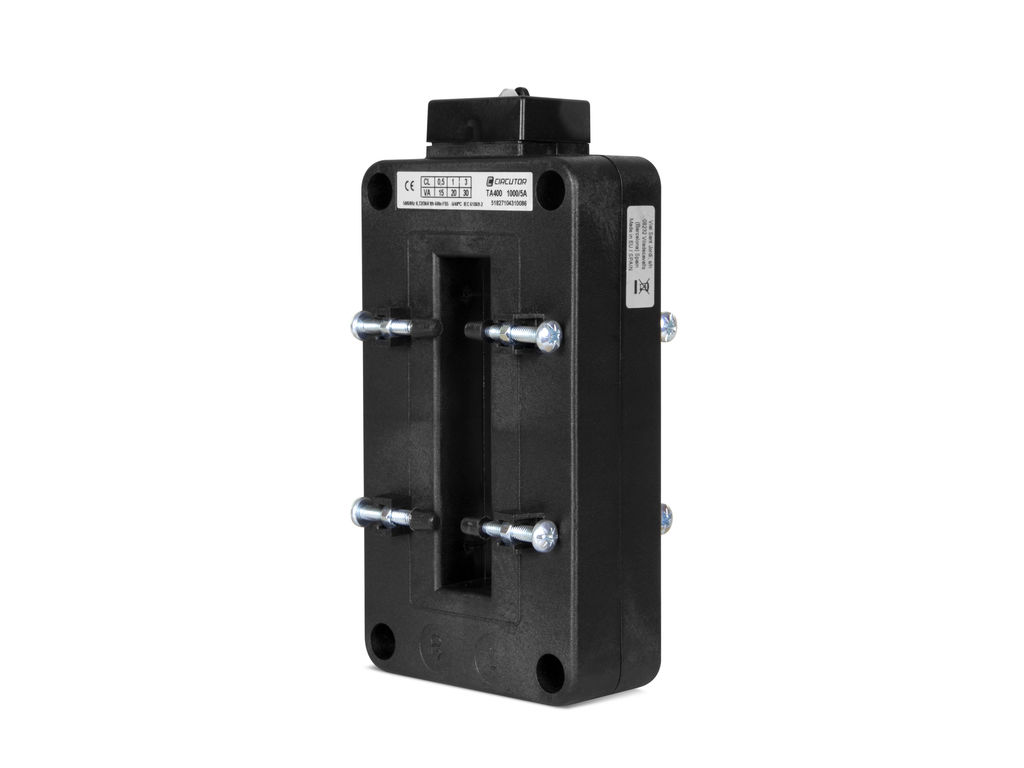

Strujni merni transformatori za sabirnički razvod - TA serija
Circutor je razvio namenske strujne merne transformatore za montažu na sabirničke razvode. U ponudi je širok opseg mernih struja i otvora prilagođenih bakarnim šinama – sve do 5000A i 60×125 mm.

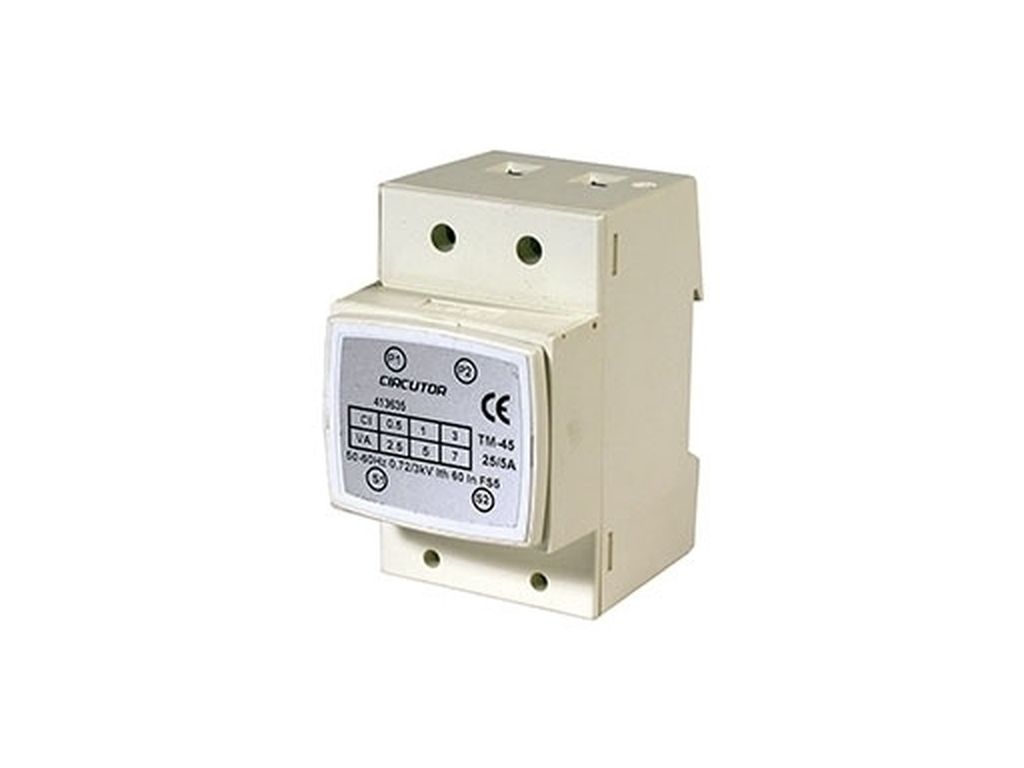

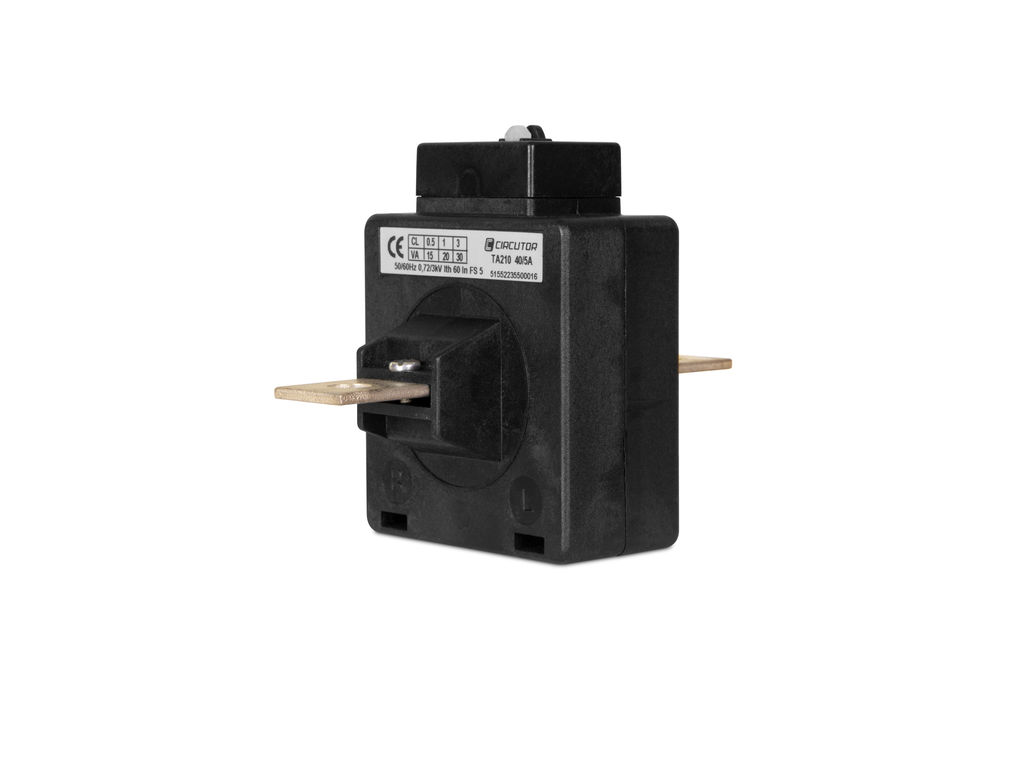

Strujni merni transformatori sa namotanim primarom - TM serija
Merenje malih struja je oduvek bio problem, ali ne i za one koji koriste Circutor strujne merne transformatore sa namotanim primarom. Serije TM45 i TA210 proizvode se u opsegu od 5/5A do 400/5A.

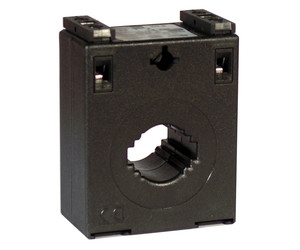

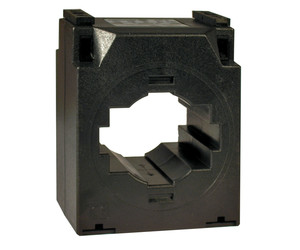

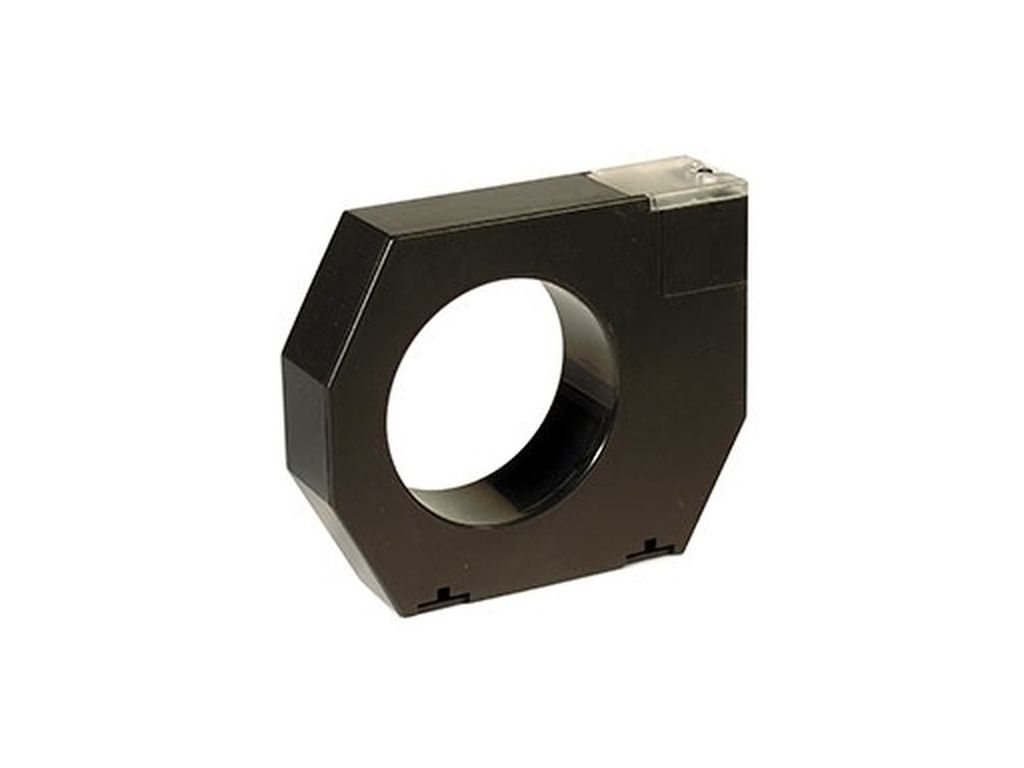

Strujni merni transformatori sa integrisanim pretvaračem 4-20 mA - serija TI420
Circutor je jedinstvena fabrika koja proizvodi strujne merne pretvarače sa integrisanim pretvaračem 4-20mA za projekte u automatizaciji industrijskih procesa. Širok opseg struja i montažnih otvora. Pozovite nas za tehničku podršku.

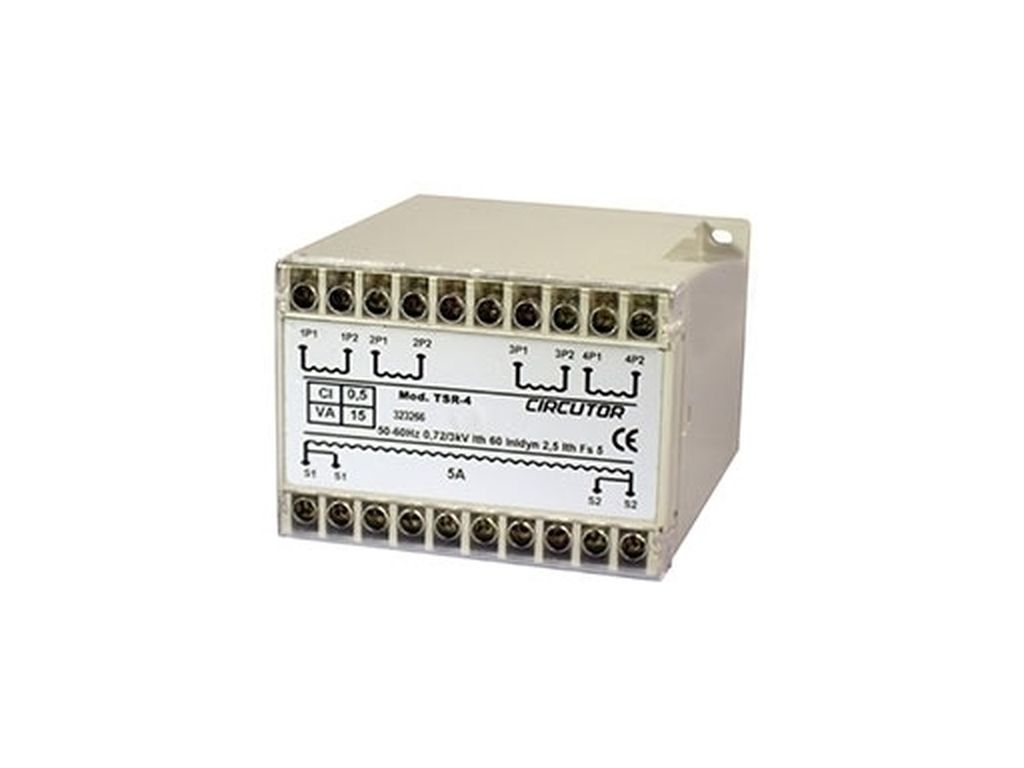

Sumarni strujni transformatori (2-5)x5A/5A
TSR sumarni strujni merni transformatori koriste se za sabiranje struja većeg broja klasičnih mernih transformatora. U ponudi su modeli sa 2, 3, 4 i 5 ulaza i jednim izlazom 5A. Idealno za primene u projektima obnovljivih izvora energije.
Karakteristične primene
Solarne elektrane - sabiranje struja
U praksi je, u cilju pravilnog rada solarnog invertora, često potrebno sabrati snagu većeg broja izvoda. Najjednostavniji način je uz pomoć sumarnog strujnog transformatora sabrati struje različitih izvoda. Circutorov TSR može sabrati struje i do 5 različitih izvoda i tako doprineti preciznom radu solarnih invertora. Samo za one koji znaju znanje ;-).

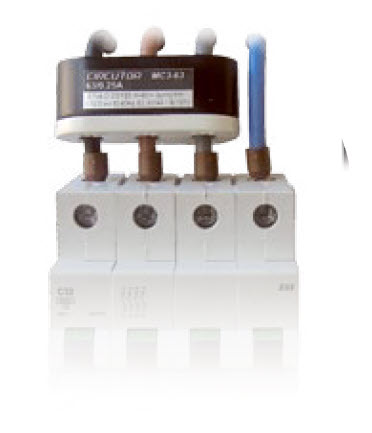

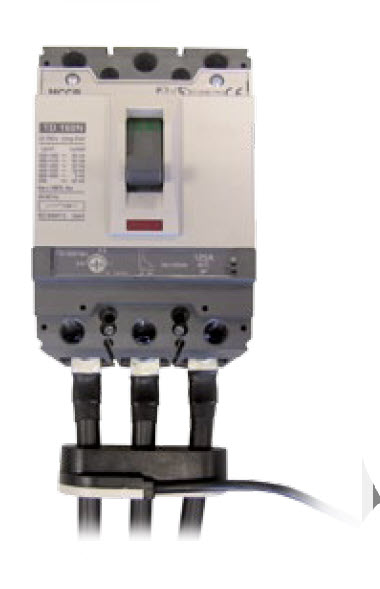

Ušteda prostora i smanjenje gubitaka sa smart MC3 senzorima
U ormanima sa velikim brojem manjih izvoda prava je muka ugraditi veći broj standardnih strujnih mernih transformatora. Upravo iz tog razloga Circutor je razvio kompaktne trofazne MC3 merne transformatore. Sada montaža mernih transformatora ne zahteva promenu dimenzije ormana i ne produžava vreme ugradnje. Smart!
Tačnost merenja zavisi od strujnog mernog transformatora
U praksi se često događa da tokom montaže opreme izvođači posegnu za metodom manjeg otpora i ugrađuju komponente naizgled dobrih karakteristika a prihvatljive cene. Tek kasnije račun dolazi na naplatu. Tako je i sa merenjem potrošnje, gubitaka i ukupnih rezultata rada obnovljivih izvora. Klasa tačnosti, merni opseg, pa čak i pozicija ugradnje igraju ulogu u minimizaciji greške merenja. Obratite se stručnjacima za izbor adekvatnog rešnenja.

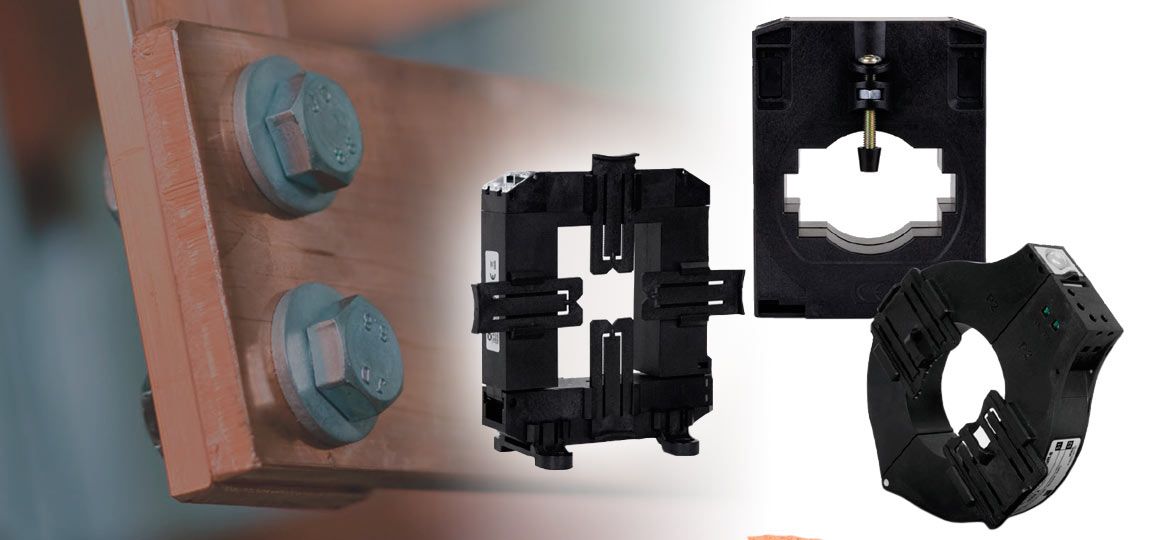

Rasklopni transformatori za brze intervencije
Ponekad se pojavi projekat gde je potrebno ugraditi strujne merne transformatore, a postrojenje je već montirano i pod naponom. Zaustavljanje rada i demontaža kablova ne dolaze u obzir. Imamo rešenje i za takve slučajeve - rastavni strujni merni transfomatori. Circutor u svom portfelju ima rešenja za sve opsege struja: od 75A pa do 5000A
